웹서버 사용환경 설정
| 구분 | 내용 | 화면 |

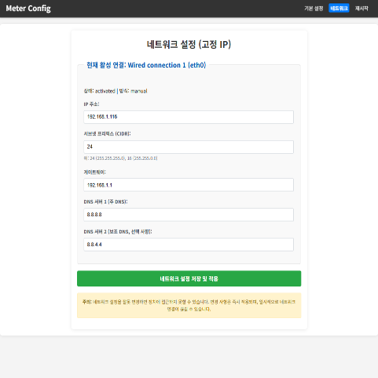

| 네트워크설정 | O 장치 디폴트 IP 접속(192.168.1.116:5000) O 메뉴명 : 네트워크 - 장치 IP 사용자 변경(포트는 5000 기본사용) O 메뉴명 : 재시작 - 장치 재시작 |  |

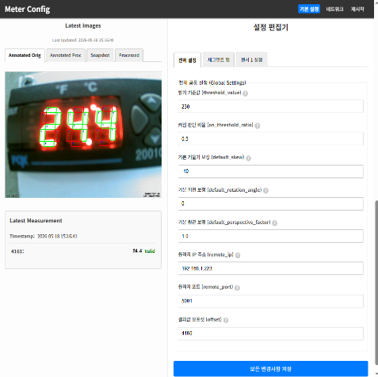

| 이미지 인식 보기(Annotated Orig 모드) | O 전처리가 안된 카메라 수집 원본 영상 - 이 화면을 보면서 카메라가 숫자를 인식할 수 있도록 카메라 앵글 및 거리 물리적 조정 |  |

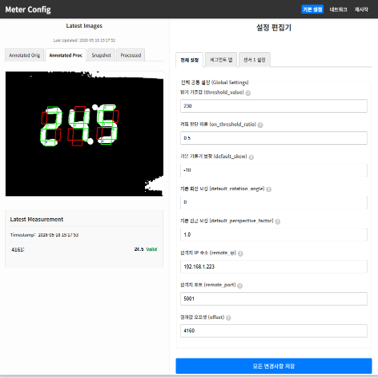

| 이미지 인식 보기(Annotated Proc 모드) | O 전처리를 거친 인식 이미지 보기 - 이 화면을 통해 인식여부를 확인하고 전처리 조건을 변경 |  |
| 전처리 및 네트워크 기본 설정 | O 메뉴명 : 전체설정 - 원본 이미지가 정확하게 인식할 수 있도록 전처리 조건 변경 : 설정요소 : 밝기, 켜짐 판단비율, 기본 기울기 보정, 기본 회전보정, 기본원근보정 - 데이터 원격수집 환경 설정 : 원격지 IP주소, 원격지포트, 수집데이터 저장 오프셋 주소 |  |

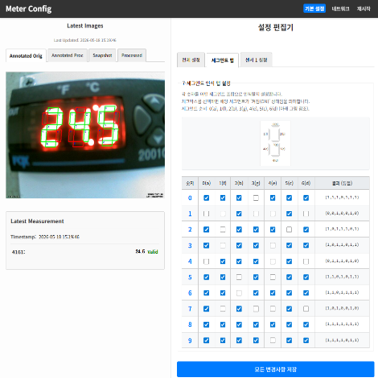

| FND 7 세그먼트 설정 | O 메뉴명 : 세그먼트맵 -FND 계측기는 장치사별로 7 세그먼트 설정 방법이 상이하기 때문에 사용장치에 맞도록 설정을 변경(예 : 7 표시법) |  |

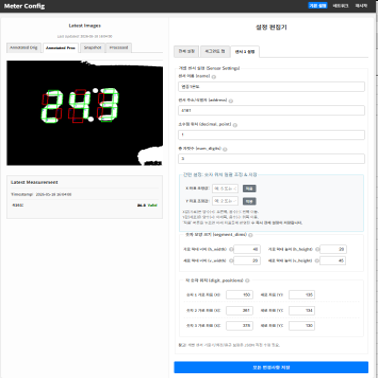

| 카메라의 센서 인식 사용환경 설정 | O 메뉴명 : 센서1설정 -카메라를 통해 수집하고자 하는 센서명, 데이터 저장 원격지 서버 어드레스, 소수점 위치, 소수점 자리주 설정 -원본 이미지가 정확하게 인식할 수 있도록 전처리 조건을 인식자리수 별로 세부 설정 : 인식 좌표값 조정, 인식 7 세그먼트 인식 숫자 가로막대너비와 폭, 세로막대 너비와 폭 |  |
