릴레이장치
제품 특징
배선 구조 단순화를 통한 재작비용 및 시간 절감
기존 로컬패널과 신규 스마트팜 패널을 연동하여 안정성 제고
노이즈에 취약한 IoT 스마트팜 장치 보호를 위한 노이즈 장치 기본 탑재
모델 구성
RGW_1️⃣_2️⃣_3️⃣_4️⃣_5️⃣_6️⃣
1️⃣ 장치타입
| 구분 | 항목 | 설명 |
| RGW | CR | 제어터미널 |
| LTR | 원격로컬 변환기 |
3️⃣ 전원
| 전원 | POE | RJ45를 통한 DC 48V 전원공급 |
| USB | USB 5V 전원 | |
| SOLAR | 태양광 발전 및 배터리를 통한 DC12V 전원공급 | |
| DC24 | 작동전원 DC24V | |
| DC5 | 작동전원 DC5V | |
| AC220 | 단상 AC220V 전원공급 |
2️⃣ 용도
| 용도 | T | 온도센서(NTC 10K) |
| TH | 온습도센서(SHT35) | |
| THC | CO2(5V 전압) | |
| THCL | 조도 | |
| SOIL | 토양 | |
| PM | 건습구 | |
| BMS | 병버섯 | |
| MT | 온도다측정 | |
| C | 결로 | |
| NS | 배액 | |
| FM | 유량 | |
| UFM | 초음파 유량 |
4️⃣ 디스플레이
| 디스플레이 | N | 디스플레이 장치 없음 |
| D | 터치 TFT LCD |
5️⃣ 네트워크
| 네트워크 | ETH | 유선 이더넷 통신 |
| WiFi | 와이파이 통신 | |
| LoRA | 로라 통신 | |
| 433 | ISAM 433Mhz 무선 시리얼 통신 |
6️⃣ 프로토콜
| 프로토콜 | UbiMas | IOT 독자 프로토콜 |
| MQTTS | 표준기반 MOTT 프로토콜 | |
| MQTTA | 아라플랫폼 기반 MOTT 프로토콜 |
제품 구성

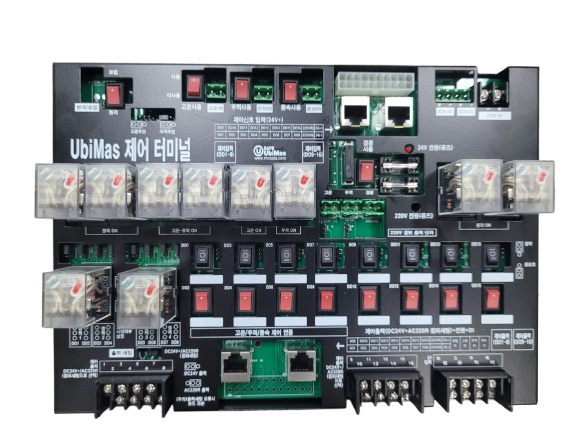

제어터미널(RGW_CR_AC220)
제어게이트웨이 TV16으로 스마트팜 패널을 구성할때 TV16의 제어정보 기반으로 전자접촉기를 제어하는 장치

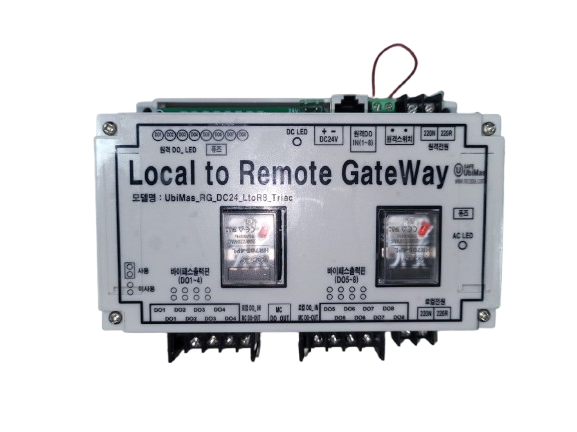

원격로컬 변환기(RGW.\_LTR_AC220)
기존 로컬 수동패널을 원격 스마트 패널로 연동하기 위해 제어 및 전기신를 절체하는 장치
o 기존 로컬패널도 사용하면서 스마트팜 패널도 사용할 때 사용(원격모드 : 스마트팜 패널 사용, 로컬모드 : 기존 로컬 패널 사용)
o 원격-로컬 변환 16개 DO((열림/닫힘 장치 기준 8채널)
o 로컬 패널을 B접점으로 연동하여 장치 고장시에도 기존 로컬패널은 작동
o 서로 다른 패널의 전기 위상차로 인한 충돌을 피하기 위해 제어전원 분리
o 규격 : 플라스틱 케이스
